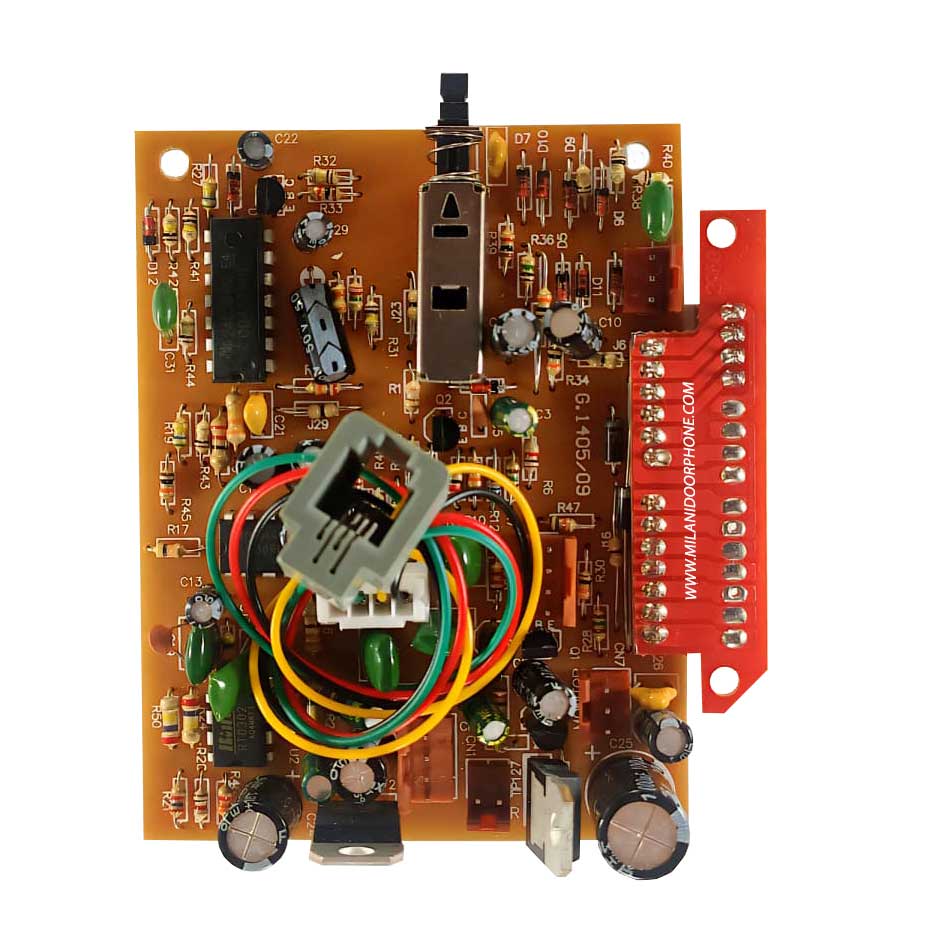

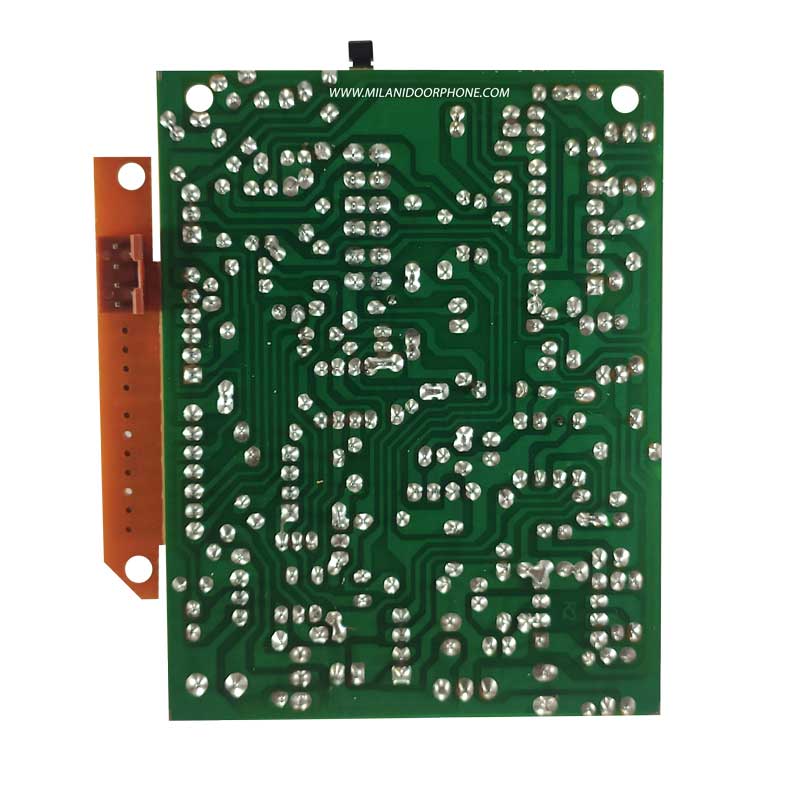

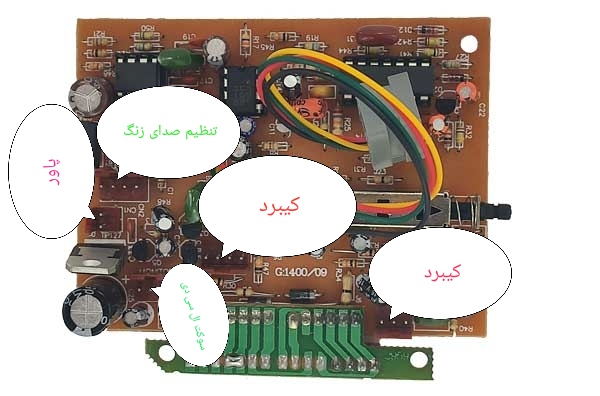

برد صوت آیفون تصویری کوماکس یا برد مین آیفون تصویری دارای چند بخش است که هر بخش وظیفه انجام کاری را دارد.
برد صوت وظیفه هماهنگی مانیتور با پنل و در باز کن را دارد.
در ادامه مقاله به نکات و وظایف برد صوت آیفون تصویری کوماکس میپردازیم :
تولید صدای زنگ
تقویت صدای زنگ
پخش صدای زنگ
رفت صدا از پنل
برگشت صدا از پنل
نظارت تصویر
کنترل پنل
فرمان در باز کن
در برد صوت آیفون تصویری کوماکس تولید صدای زنگ چگونه است ؟
تولید صدای زنگ بر عهده آی سی زنگ یا همان (دینگ دانگ) که از نمونه های متفاوتی از آن در آیفون تصویری استفاده می شود
که عبارت از آی سی های :

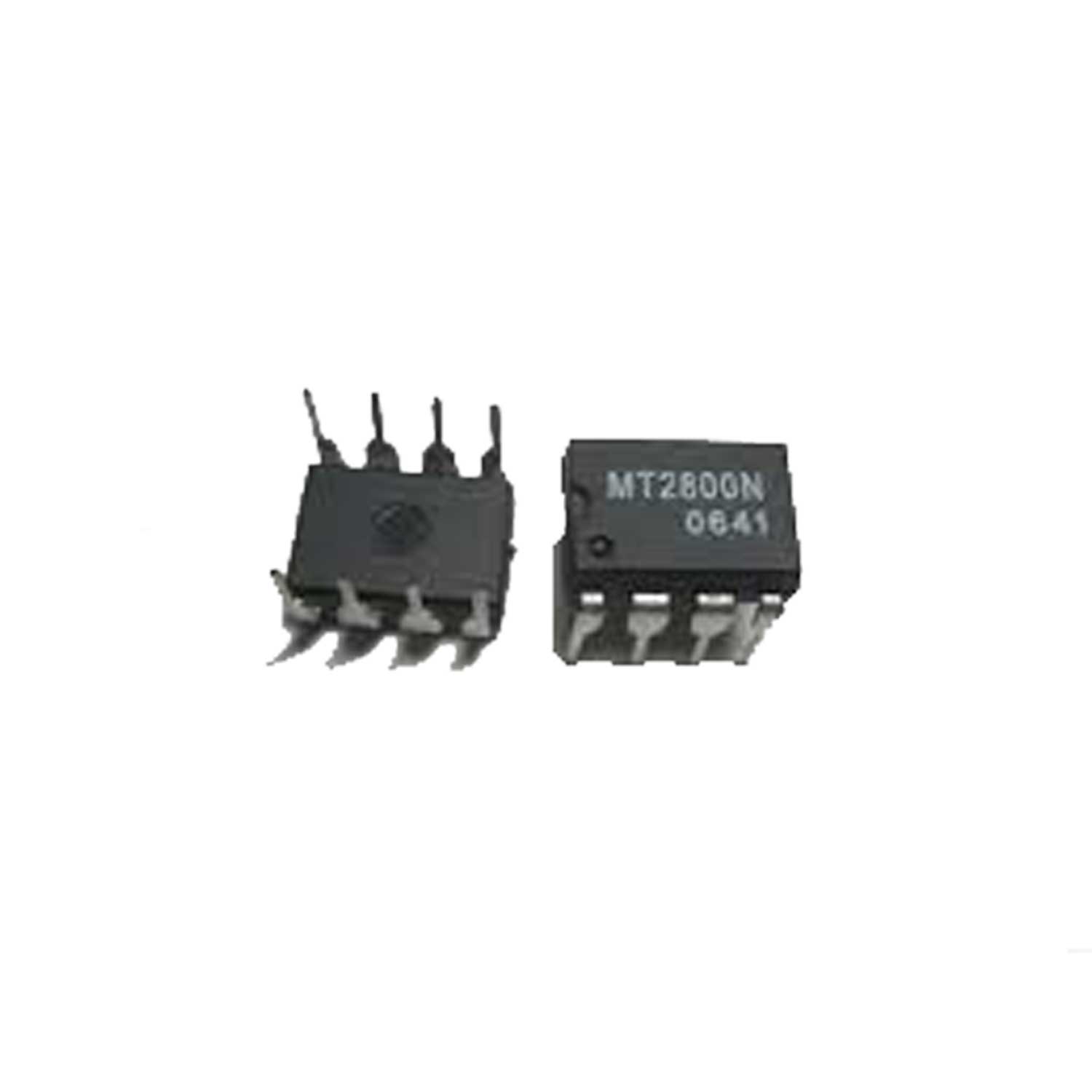

2800

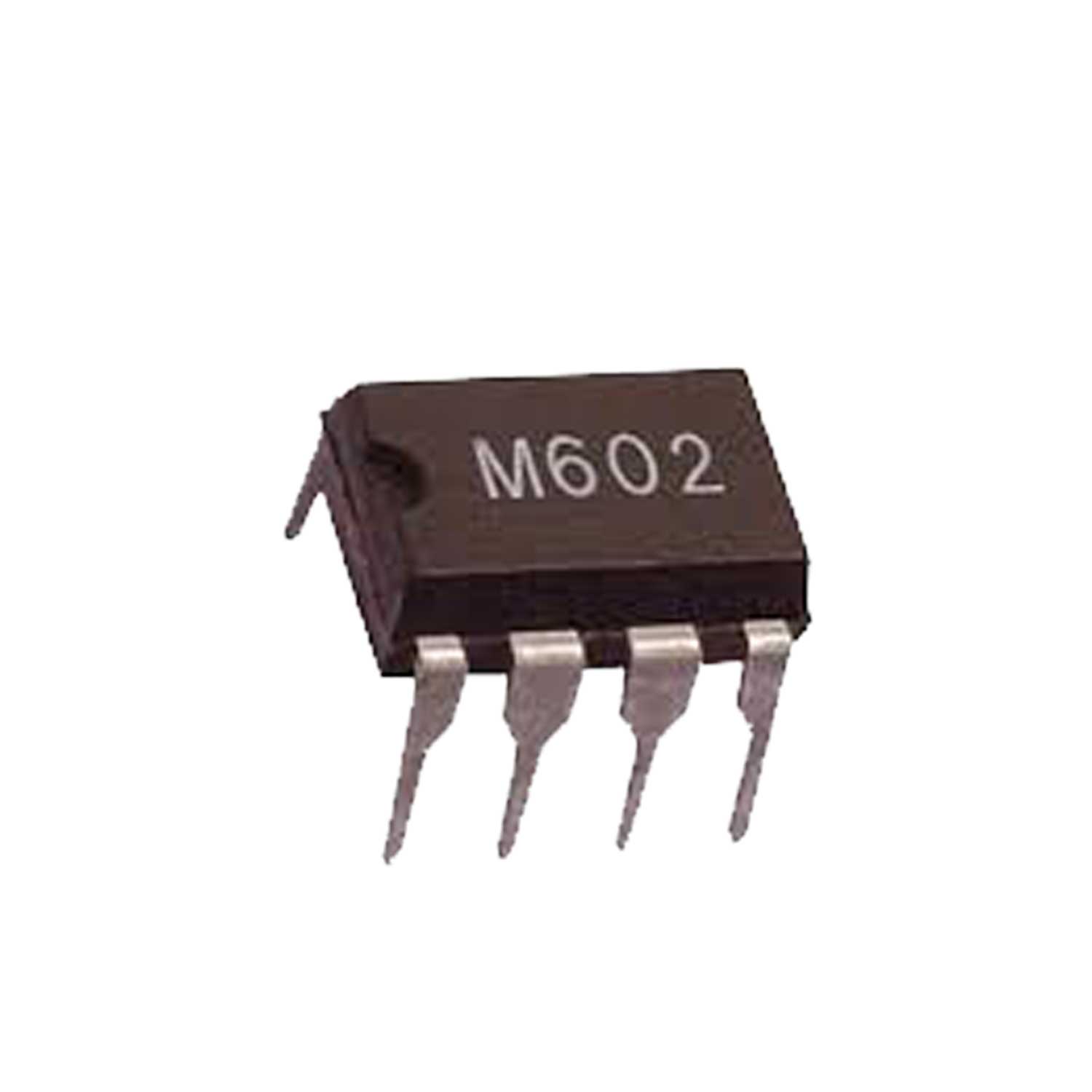

M 602

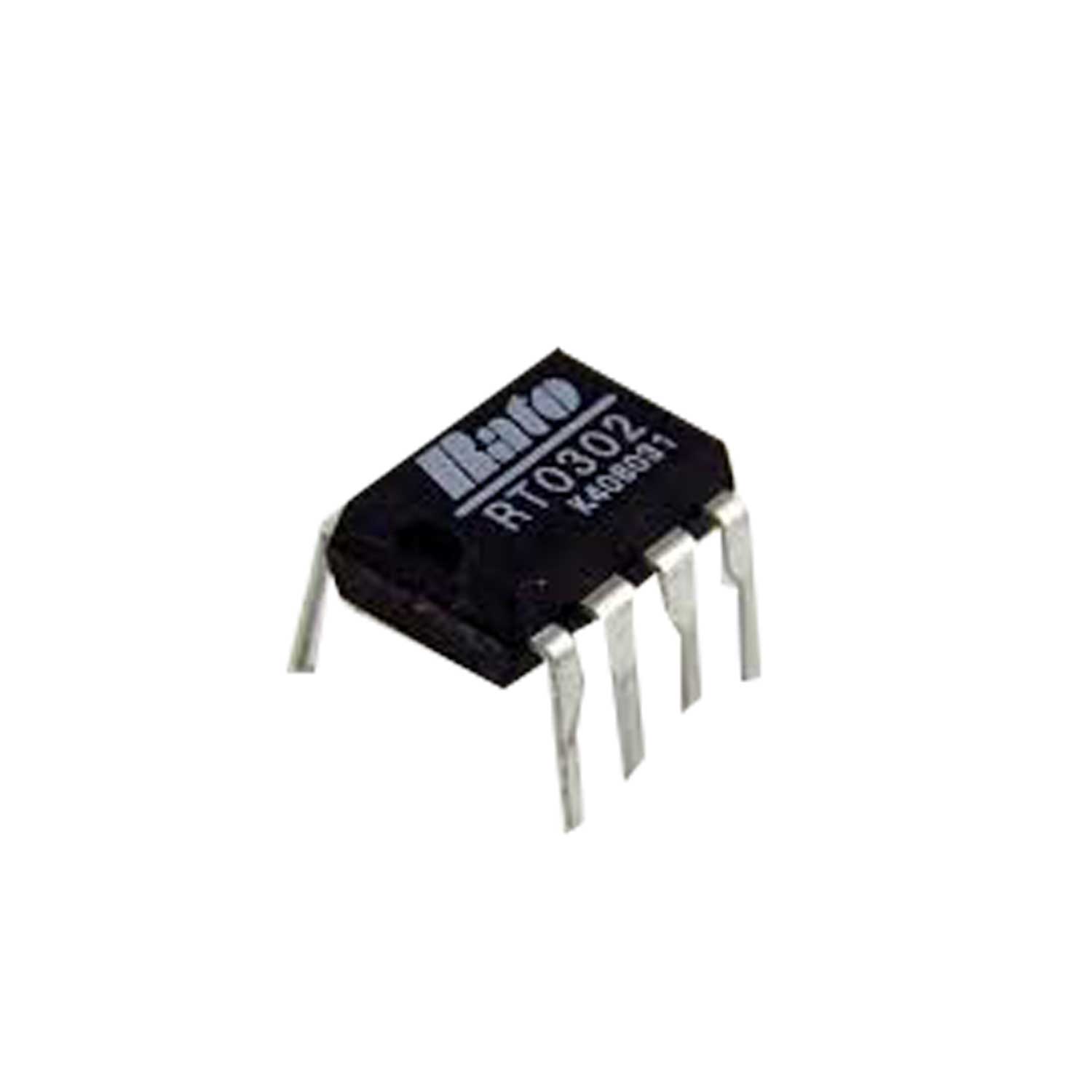

RT0302
در این آی سی ها پایه 8 پایه تغذیه مدار است که ولتاژ آن بین 3.3 ولت تا 5 ولت است
1 : راه اندار آی سی میباشد با ولتاژ مثبت قعال می شود
4 : پایه منفی آی سی یا GND است
5 : آی سی خروجی صدا زنگ تولید شده به سمت آی سی تقویت صدا میباشد
که در ادامه مطلب به آی سی تقویت صدا میپردازیم.
تقویت صدای زنگ درآیفون تصویری کوماکس به چه صورت انجام می شود ؟

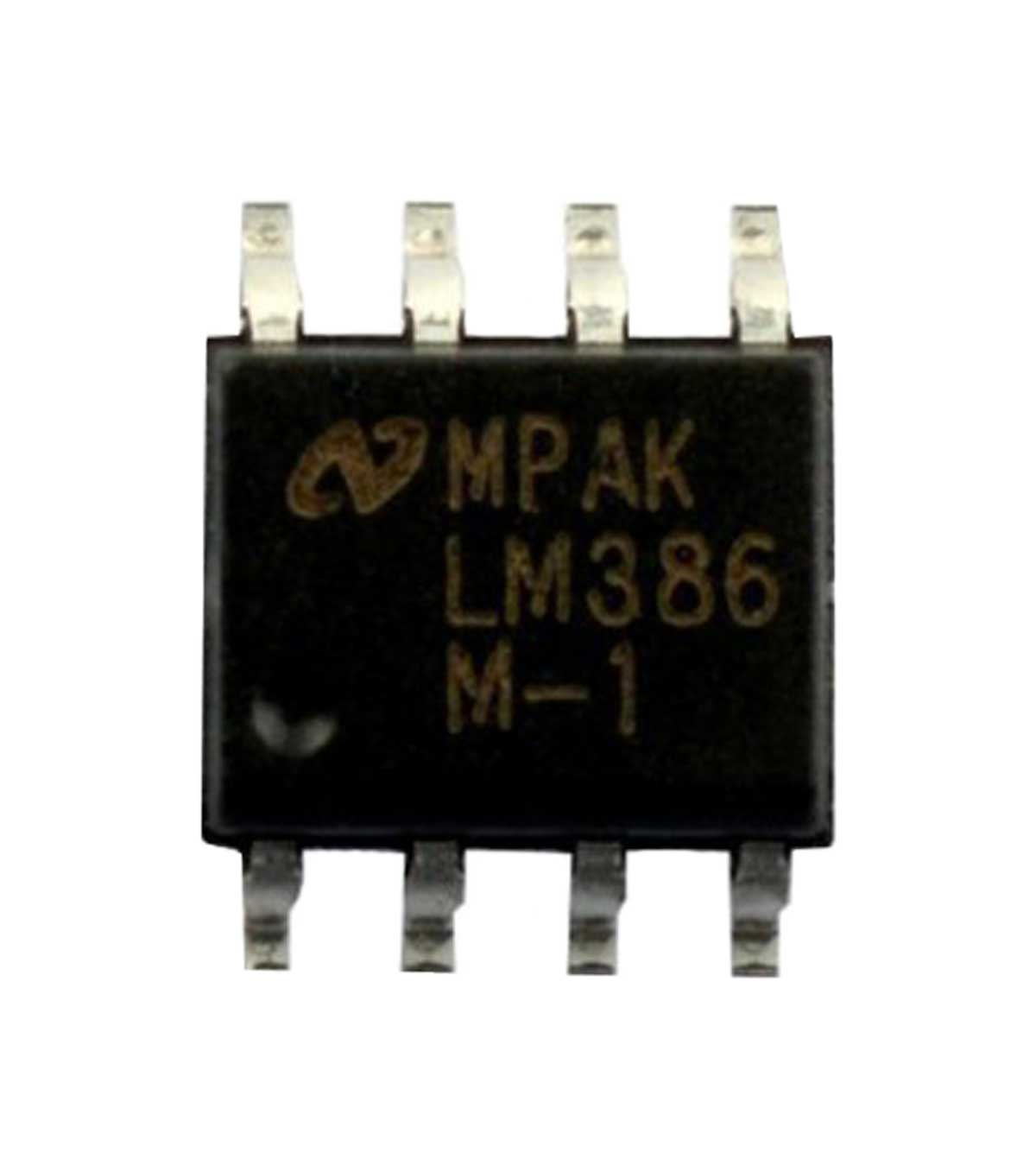

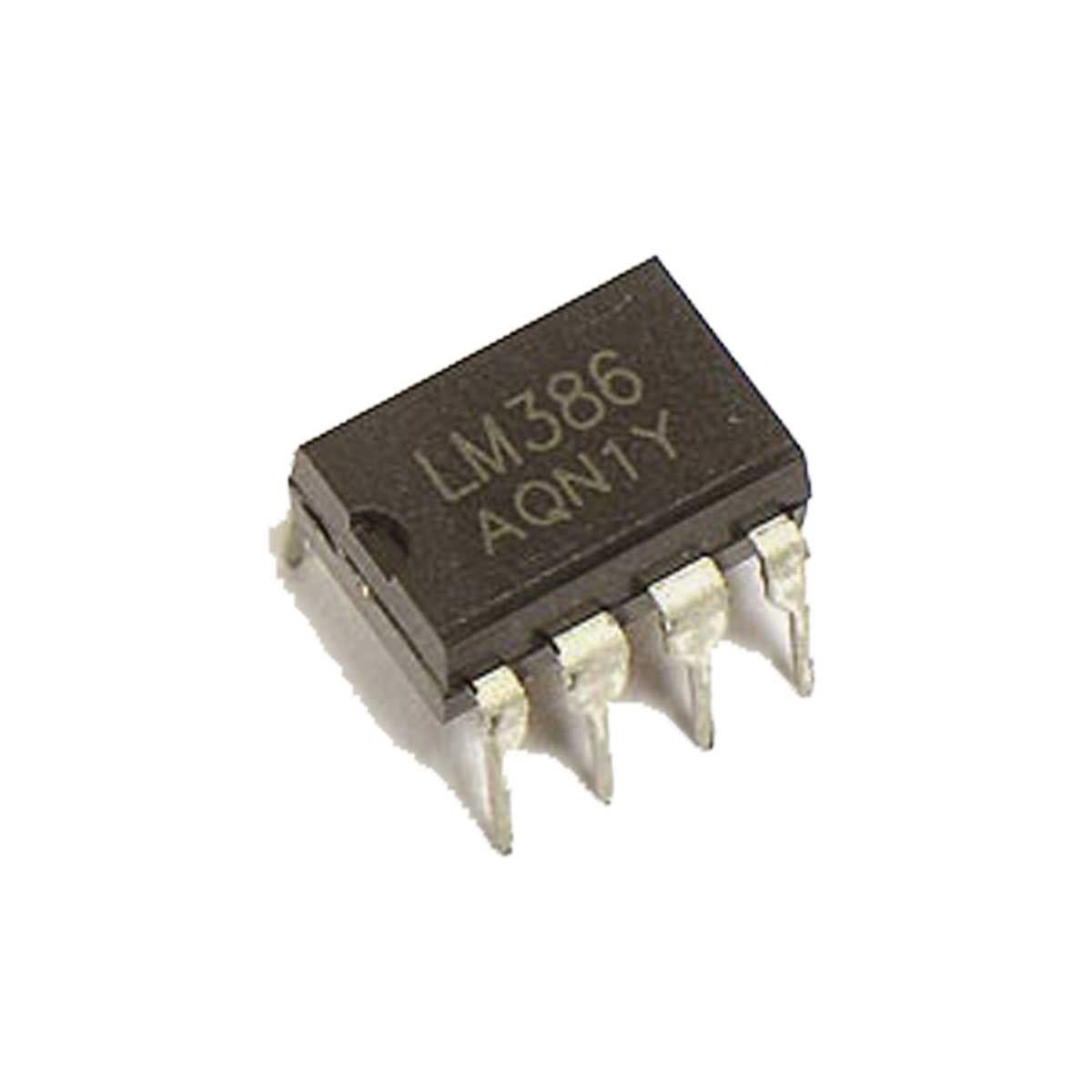

در آیفون تصویری چه در برد صوت پنل چه در برد صوت مانیتور وظیفه تقویت صدا بر عهده آی سی LM 386
می باشد که از دو مدل SMD و DIP استفاده می شود.
پایه های 2 و 4 پایه های منفی یا GND هستند.
3 : ورودی صدا از آی سی زنگ یا بخش صدا می باشد.
6 : پایه تغذیه آی سی که ولتاژ آن مثبت 12 است.
5 : پایه خروجی صدا به سمت خازن کوپلاژ و سپس اسپیکر است
1 & 8 : پایه های تعیین میزان تقویت صدای آی سی است
که در صورتی که یک خازن الکترولیت 10 میکرو 25 ولت بین این دو پایه قرار بگیرد
حداکثر صدای خروجی را خواهیم داشت
صدای تقویت شده در برد صوت آیفون تصویری کوماکس چگونه پخش می شود ؟
صدا تقویت شده از طریق اسپیکر داخل دست گوشی پخش می شود

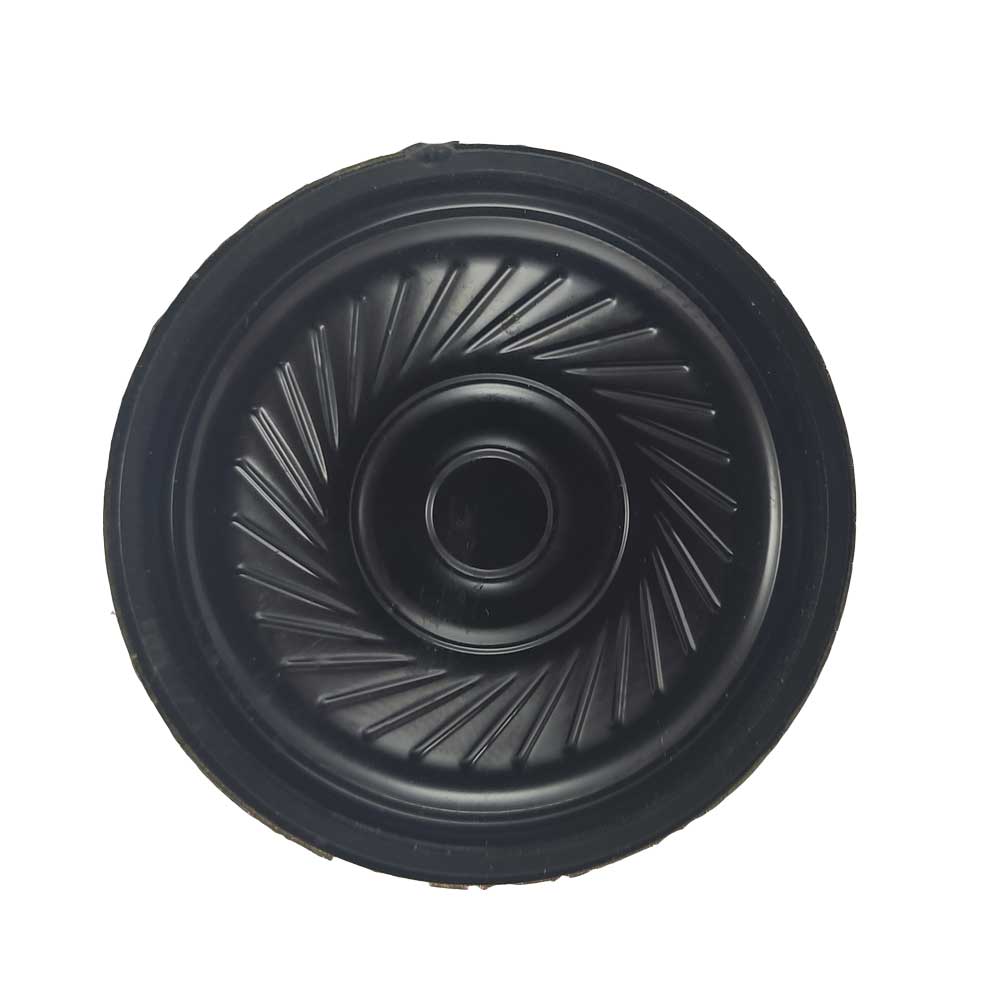

که معمولا اسپیکر داخل دست گوشی 8 اهم 0.5 وات است.
اسپیکر ها که از سایر 2 تا 4 سانت میباشد .
رفت صدا ازمانیتور آیفون تصویری به پنل :
صدای دریافت شده از میکرفون دست گوشی از طریق ترانزیستور های Q2 و Q3
تقویت شده و از طریق خازن کوبلینگ C3 به سیم قرمز متصل شده و در نهایت
به برد پنل منتقل می شود.
برگشت صدا ازپنل آیفون تصویری به مانیتور :
رفت و برگشت صدا از طریق سیم قرمز که به خازن C3 که خازن کوبلینگ
است انتقال می شود که بعد از این خازن صدای رفت از طریق ترانزیستور Q1
تقویت شده و سپس به سمت اسپیکر برای پخش صدا رفت می رود.
کنترل تصویر و پنل آیفون تصویری کوماکس :
نظارت تصویر و پنل از طریق آی سی 4069 انجام میشود
به این صورت که آی سی 4069 ابتدا به بیس ترانزیستور Q5
فرمان داده و آن را روشن میکند سپس نرانزیستور Q5 به
ترانزیستور TIP 127 که یک ماسفت می باشد فرمان
روشن شدن می دهد و سپس ولتاژ 12 ولت از طریق
کلکتور(پایه وسط ) TIP 127 به سیم مثبت LCD
و سیم زرد ارتباط پنل انتقال می یابد.که این عمل
باعث روشن شدن هم زمان ال سی دی و پنل می شود
که معمولا تایم آن بین 45 ثانیه و 1 دقیقه می باشد.
فرمان در باز کن :
کنترل درب باز کن از طریق شاسی رویه مانیتور که با علامت
کلید رویه مانیتور نشان داده شده است انجام می شود
به این صورت که به محض فشار دادن کلید دربازکن ولتاژ
12 ولت به سیم قرمز انقال به پنل متصل می شود
و باعث تحریک رله برد پنل می شود .
