علت زنگ نخوردن آیفون تصویری

ما در این مقاله به علت های زنگ نخوردن آیفون تصویری و راه حل تشخیص و رفع عیب آن میپردازیم.

ایراد های زنگ نخوردن آیفون تصویری :

•  پنل
•  مانیتور
• خرابی سیم کشی

خرابی پنل آیفون تصویری  :

ایراد های که در صورت خرابی  پنل باعث زنگ نخوردن آیفون تصویری می شود

• خرابی شاسی زنگ
• خرابی سوئیچر ها

چگونه تشخیص بدهیم علت خرابی از شاسی یا سوئیچر است ؟

برای تشخیص ابتدا نیاز است تست معیوب یا سالم بودن شاسی زنگ را انجام دهیم
برای اینکار اهم متر را روی تست بازر گذاشته و پراپ های اهم متر را روی دو سر شاسی قرار می دهیم.
و سپس شاسی زنگ را فشار می دهیم اگر صدای بازر شنیده نشد یعنی شاسی زنگ خراب است .
اگر صدای بازر در تست شاسی شنیده شد یعنی شاسی سالم و سوئیچر خراب است.

(در نمونه های محدود امکان دارد سوئیچر و شاسی هم زمان خراب باشد)

نکته : در آیفون های که از ترمینال برای اتصال سیم ها به پنل استفاده می شود چک کردن ترمینال ها الزامی می باشد.(به طور مثال آیفون تصویری الکتروپیک)

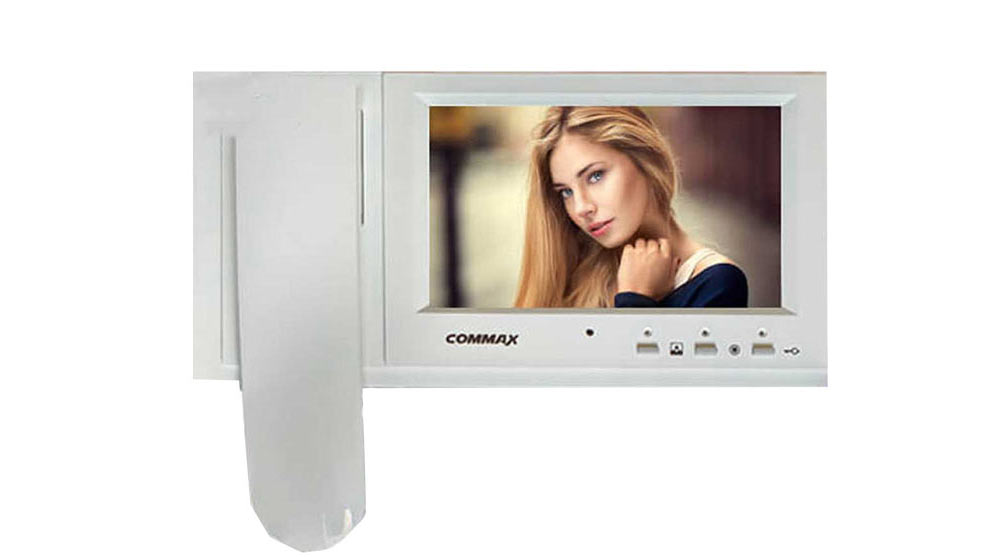

خرابی مانیتور آیفون تصویری :

بیشترین ایراد های زنگ نخوردن در مانیتور به قطعات برد صوت و منبع تغذیه  مربوط می شود

•  برد صوت
• منبع تغذیه

ایراد برد صوت آیفون تصویری :

اولین قطعه ای که باید چک و تعویض شود سلکتور یا قطع کن برد می باشد
(در مقاله تعمیر برد صوت مانیتور تابا و کوماکس و الکتروپیک  به طور کامل  به آن  پرداخته ایم. )

ایراد های مربوط به منبع تغذیه :

ممکن است هنگام زنگ زدن مانیتور روشن شده اما صدای زنگ نداشته باشیم یا صدای زنگ به طور کامل پخش نشود
در این صورت ایراد ممکن است مربوط به منبع تغذیه باشد.
(در مقاله تعمیر منبع تغذیه به طور کامل به آن پرداخته ایم.)

چگونه تشخیص دهیم علت زنگ نخوردن مربوط به مانیتور است ؟

با استفاده از اتصال سیم این تست را انجام می دهیم به اینصورت که در مانیتور های 4 سیم سیم منفی و سیم صدا
را به یک دیگر اتصال می دهیم و در مانیتور های 5 سیم سیم زنگ و سیم منفی را به هم اتصال می دهیم اگر صدای زنگ از مانیتور پخش شد
مانیتور سالم است اگر صدای زنگ پخش نشد ایراد مربوط به مانیتور است



خرابی سیم کشی آیفون تصویری :

شایع ترین علت زنگ نخوردن آیفون تصویری مربوط به خرابی سیم کشی است .
ابتدا نیاز است تشخیص بدهیم که ایراد از سیم کشی است یا نه ؟

برای این کار ابتدا مانیتور را طبق تست گفته شده در بالا تست می کنیم اگر مانیتور سالم بود نیاز است پنل را باز کرده و تست سالم بودن سیم کشی را انجام دهیم
برای اینکار سوکت مربوط به واحد را از سوئیچر پنل جدا می کنیم و سیم منفی و صدا در مانیتور های 4 سیم و در مانیتور های 5 سیم سیم زنگ و سیم منفی را به یکدیگر اتصال می دهیم اگر مانیتور زنگ خورد سیم کشی سالم است و اگر زنگ نخورد سیم کشی خراب است
که با تعویض سیم معیوب مشکل را بر طرف می کنیم .



نکته :

همانطور که در جریان هستید در مانیتور های 4 سیم  اعمال زنگ و درب بازکن و رفت و برگشت صدا بر روی یک سیم انجام می شود
در مورد های محدودی مشاهده می کنیم که رفت و برگشت صدا، درب بازکن داریم ولی صدای زنگ نداریم در این حالت سیم در مقابل عبور ولتاژ منفی
دارای مقاومت است که این موضوع تشخیص عیب سیم کشی را بسیار سخت می کند.در این حالت تست سالم بودن مانیتور و تست سیم کشی به ما کمک می کند که تشخیص عیب بدهیم.

امیدوارم این مطلب به سرعت و دقت تشخیص عیب همکاران محترم کمک کند
این مطلب حاصل سال ها تجربه علمی و عملی  می باشدخواهشمندم در هنگام اشتراک گذاری مطلب ذکر منبع را نیز انجام دهید.

موفق و پیروز باشید.
