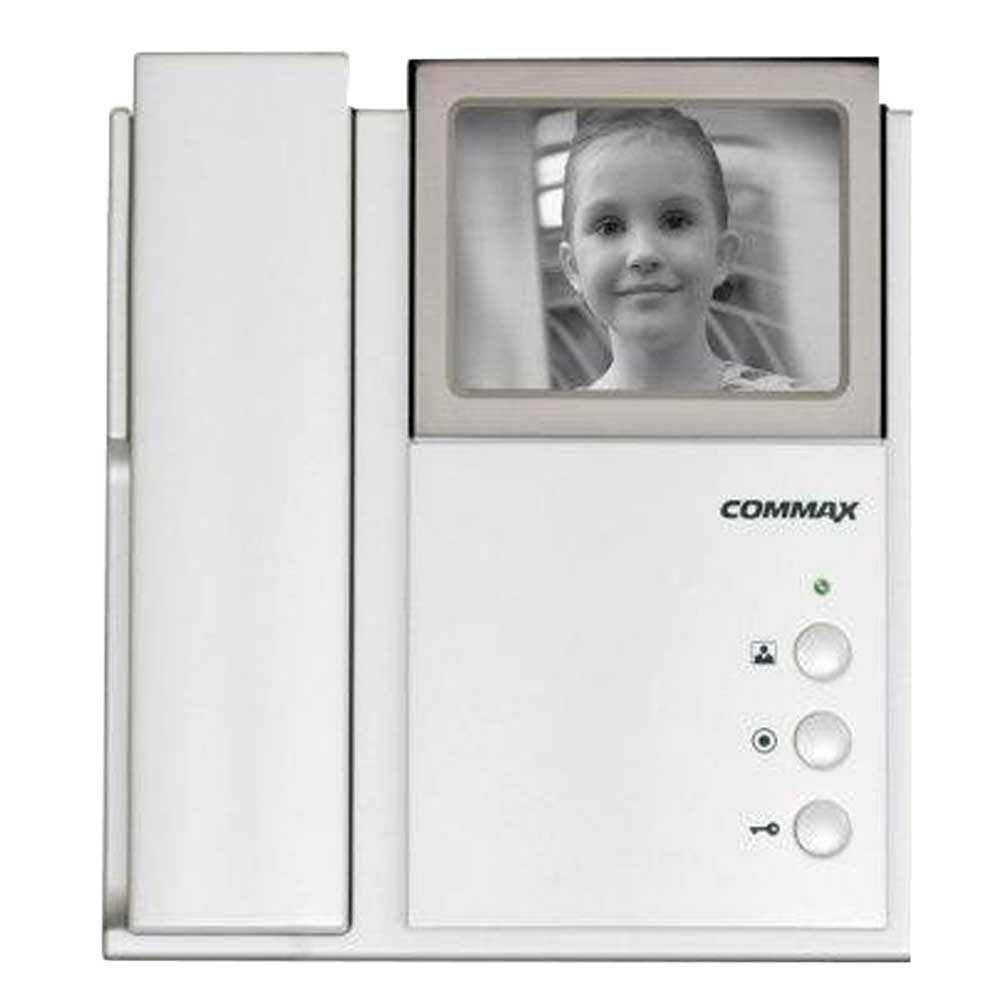

آموزش نصب آیفون تصویری کوماکس به زبان ساده

آموزش نصب سیم کشی آیفون تصویری کوماکس دارای بخش های مختلف است که می توان با مشترک گرفتن سیم ها از سیم کمتری در سیم کشی آیفون استفاده  کنیم.
ما در این مقاله به مسائل زیر میپردازیم:

• رنگ بندی سوکت آیفون تصویری کوماکس چگونه است ؟
• چگونه قفل را به پنل آیفون تصویری کوماکس متصل کنیم ؟
• چگونه ترانس را متصل کنیم به پنل آیفون تصویری کوماکس؟
• کدوم سیم ها را میتوانیم مشترک بگیریم ؟

الف) آموزش نصب آیفون تصویری کوماکس:

ما در این بخش با 4 روش سیم کشی آشنا می شویم.

1.رنگ بندی سوکت آیفون تصویری کوماکس :

 قرمز:  رفت و برگشت صدا و زنگ می باشد
 آبی :  منفی (سیم مشترک مدار)
 زرد : مثبت ( فرمان مدار)
 سفید :  انتقال تصویر

الف : ایراد های  قطع شدن سیم قرمز:
در صورت قطع شدن سیم قرمز رفت و برگشت صدا  به طور کامل از دو طرف قطع می شود .
و در باز کن دیگر عمل نمی کند و دیگر صدای زنگ در مانیتور  نداریم.

ب : ایراد های قطع شدن سیم آبی :
در صورت قطع شدن سیم آبی تمام عملکرد های مدار قطع میشود و هیچ فرمانی انجام نمی شود .

ج : ایراد های قطع شدن سیم زرد :
تمام عملکرد های مدار قطع می شود و فقط زنگ میخورد و هیچ فرمانی انجام نمی شود .

د : ایراد های قطع شدن سیم سفید :
در صورت قطع شدن سیم سفید تمام عملکرد های مدار انجام میشود
ولی تصویر در آیفون های تصویری آبی میشود و در آیفون های سیاه سفید به رنگ سفید در می آید.

2.نصب قفل به پنل آیفون تصویری کوماکس :

یک سیم از قفل مستقیم به AC  ترانس و یک سیم از AC  ترانس به پنل و یک سیم مستقیم از پنل به قفل میرود و عمل کلید کردن انجام میشود.
در صورت قطع شدن در باز کن اول سیم قرمز را چک کنید در غیر این صورت اتصالات گفته شده چک شود.

3.آموزش نصب ترانس به پنل آیفون تصویری کوماکس :

ترانس دارای چهار ورودی است که دو ورودی AC  و دو ورودی DC  دارد.
یک ورودی AC به قفل و یک ورودی AC به پنل میروند برای کلید کردن قفل می باشد.
یک ورودی  ِDC  دارای ولتاژ منفی و یک ورودی DC  دارای ورودی مثبت میباشد که برای تغذیه پنل میباشد.

ب) نصب آیفون تصویری کوماکس:

4.مشترک گرفتن  سیم ها:

نصب آیفون تصویری کوماکس در ساختمان هایی که با کمبود سیم و خرابی سیم مواجه هستند به اینصورت است که
می توانیم از مشترک گرفتن سیم آبی (سیم منفی) و سیم سفید(سیم تصویر) را برای تمامی واحد ها مشترک در نظر بگیریم.
به عنوان مثال در یک ساختمان 4 طبقه که مجموع 16 تا سیم نیاز است با این روش میتوانیم 10 سیم استفاده کنیم.
دو سیم مجزا برای هر واحد و دو سیم مشترک برای هر واحد که مجموع 10 سیم می شود که 6 سیم کم می شود.
