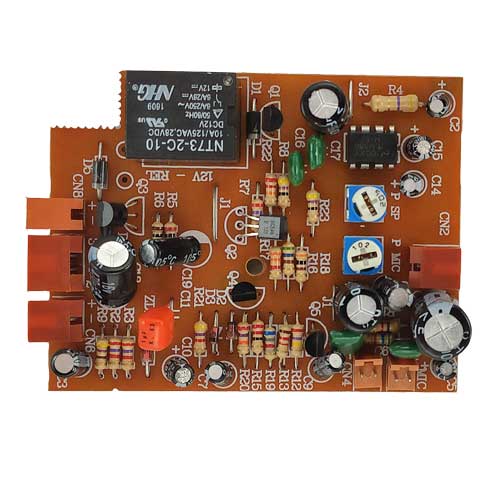

بردپنل آیفون تصویری کوماکس یا برد مین دارای چند بخش است که هر بخش وظیفه انجام کاری را دارد.
برد پنل وظیفه اجرا فرمان های ارسالی از مانیتور و هماهنگی اجزای داخل پنل را بر عهده دارد.
در ادامه مقاله به نکات و وظایف برد پنل میپردازیم :
- دریافت صدای پنل
- پخش صدای پنل
- انتقال تصویر
- اجرای فرمان در باز کن
دریافت صدای در برد پنل آیفون تصویری کوماکس چگونه است ؟
صدا در برد پنل از طریق میکرفون دریافت می شود و پنل صدا دریافت شده را
سپس از دو طریق بسته به نوع برد صدا دریافت شده تقویت شده و به مانیتور
انتقال می یابد.
- از طریق تقویت ترانزیستوری : که به وسیله دو عدد ترانزیستور انجام می شود
- از طریق تقویت آی سی : به وسیله آی سی ۴۵۵۸d
پخش صدا ازپنل چگونه انجام می شود ؟
دریافت صدا مانیتور از طریق آی سی LM386 تقویت می شود و از طریق
اسپیکر داخل برد پنل آیفون تصویری کوماکس پخش می شود.
انتقال تصویر در پنل چگونه رخ می دهد ؟
انتقال تصویر از دوربین به وسیله سوکت سه سیم انجام می شود و
از طریق سیم سفید سوکت اصلی پنل به مانیتور انتقال پیدا میکند.
در باز کن چگونه فرمان میگیرد؟
فرمان در باز کن از طریق سیم قرمز مانیتور به برد پنل اعمال می شود
به این صورت که هر لحظه سیم قرمز ولتاژ ۱۲ ولت گرفت رله پنل فعال
می شود و در باز کن عمل میکند.
تغذیه برد پنل آیفون تصویری کوماکس به دو صورت انجام می شود :
برد پنل تغذیه به دو صورت است .
تغذیه AC :
تغذیه DC :
