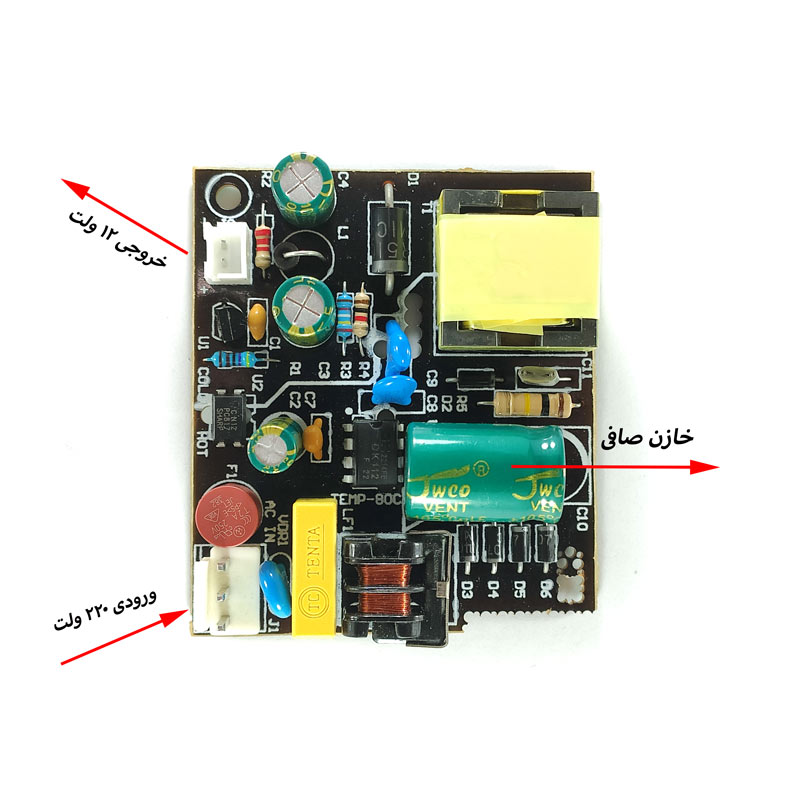

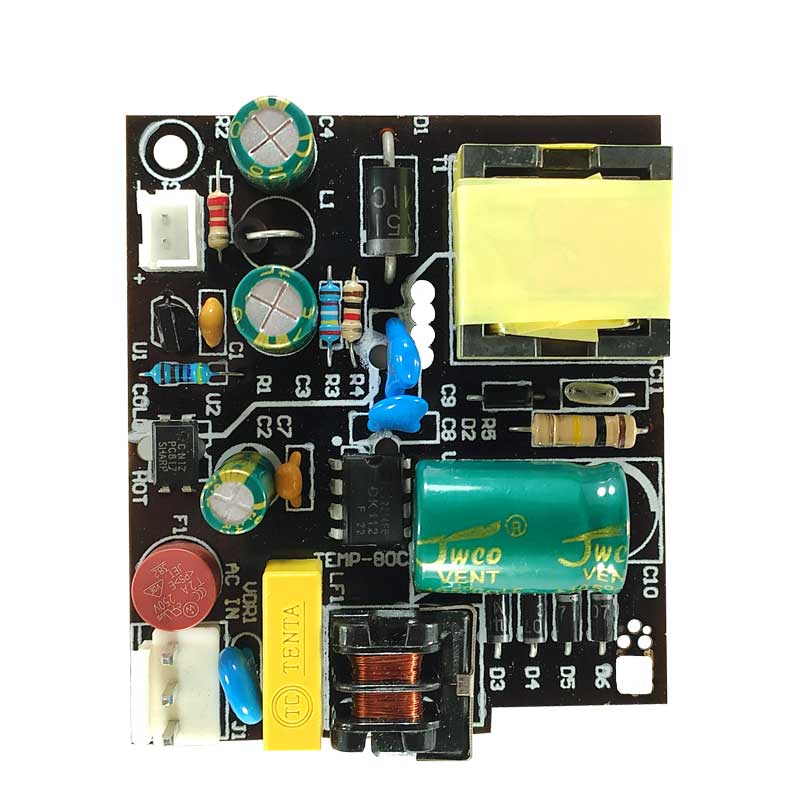

منبع تغذیه آیفون تصویری مدل تخت

منبع تغذیه (پاور)  آیفون تصویری مدل تخت  مناسب برای انواع

• آیفون تصویری تابا
• ایفون تصویری کوماکس
• ایفون تصویری الکتروپیک
• و…

که دارای ولتاژ 12 تا 15.5 ولت می باشد.

زمان خرید منبع تغذیه(پاور) آیفون تصویری به نکات زیر توجه کنید.

 منبع تغذیه(پاور) آیفون تصویری چیست ؟

 پاور سپلای بردی است که توان الکتریکی را به بار الکتریکی تبدیل میکند.

نقشه منبع تغذیه آیفون تصویری تابا :

 چه ولتاژهای منبع تغذیه(پاور) آیفون تصویری دارد ؟

برد تغذیه آیفون تصویری نوعی ماژول سویچینگ است که کابردهای بسیاری در صنعت الکترونیک دارد.
در آیفون های تصویری تابا منبع تغذیه عملکرد ولتاژ ورودی و خروجی مدار را کنترل میکند.
برد تغذیه برای آیفون های تصویری ولتاژ 220 ولت  AC  را به ولتاژ 15 ولت  2 آمپر  DC  تبدیل میکند.

  عواملی که باعث خرابی منبع تغذیه میشوند:

• نوسانات برق شهری
• طول عمر منبع تغذیه
• رعدو برق
• جریان کشی زیاد مدار
• نصب اشتباه آیفون
• کیفیت پایین قطعات
• قرار گرفتن آیفون در مجاورت حرارت

خازن پارازیت و اغتشاش :

در مشخصات، قیمت و خرید منبع تغذیه(برد تغذیه)  خازن آبی رنگ خازن پارازیت گیر
است که می تواند در برابر  پازاریت ها و اغتشاشات موجود در مدار تغذیه
کمک کند.

وظیفه برد تغذیه آیفون تصویری چیست :

کار اصلی منبع تغذیه تامین نیرو برای کارکرد آیفون تصویری است

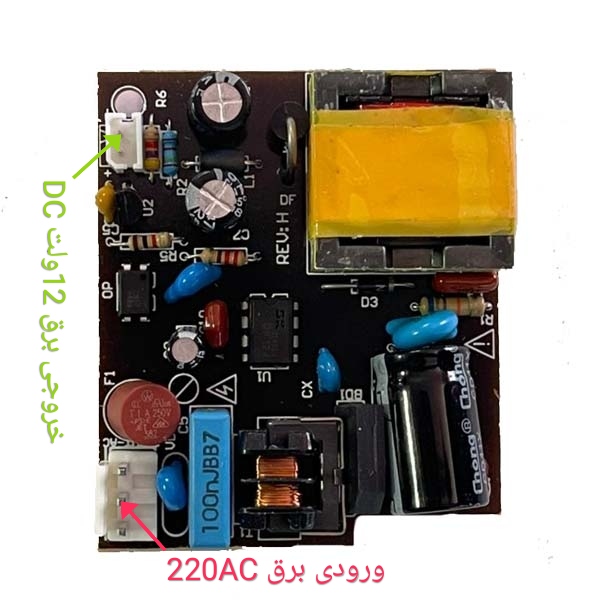

منبع تغذیه دارای ولتاژ ورودی 220 ولت  AC و ولتاژ خروجی 12 تا 15.5  ولت  است.
تغذیه دارای جریان 1 آمپر است.

آی سی  PC  817 ( اپتوکوپلر ) :

کار اصلی اپتو کوپلر  ایزوله کردن ( اتصال)  دو قسمت از مدار به وسیله نور است.

  دیتا شیت  آی سی PC 817 :

مشخصات کامل  :

• نوع خروجی : Phototransistor
• تعداد کانال ها : 1 کانال
• جریان جلو : 20 میلی آمپر
• حداکثر ولتاژ ساطع کننده جمع کننده :35 ولت
• حداکثر جریان جمع کننده : 50 میلی آمپر
• ولتاژ جداسازی : 5000 vrms
• حداکثر ولتاژ اشباع کننده جمع کننده : 0.2 ولت
• VF ولتاژ جلو :1.2 ولت
• VR ولتاژ معکوس : 6 ولت
• PD اتلاف انرژی : 200 مگاوات
• حداقل دمای کار : 30 درجه سانتیگراد
• حداکثر دما  : 100 درجه سانتیگراد

پل دیودی :
این قطعه  ولتاژ AC  را به ولتاژ DC  تبدیل می کند
و باعث جلوگیری از برگشت جریان به برد .

 الف ) نحوه کار پل دیودی :

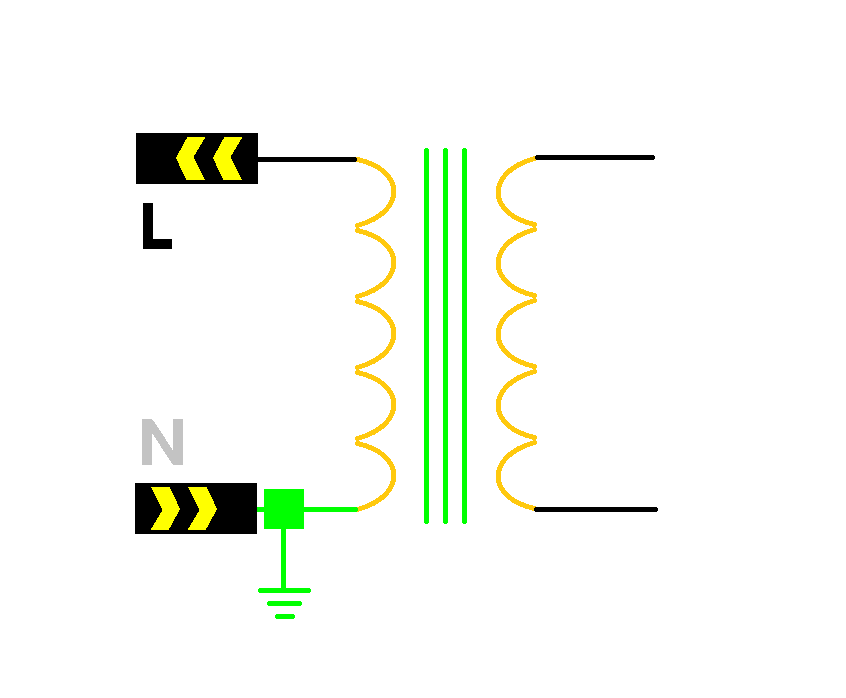

 ترانس در پاور آیفون تصویری :

به زبان ساده کار اصلی ترانس ولتاژ 220 AC  را از شبکه برق میگیرد
ولتاژ های 24 تا 12 ولت AC   را به خروجی مدار تحویل می دهد.

 چگونه خرابی منبع تغذیه را متوجه شویم :

اول از همه برای تست جریان  نیاز داریم به یک عدد مولتی متر
که بتواند خروجی برد تغذیه را اندازه گیری کند.

نحوه تست :

برای این کار اول پرت ورودی مولتی متر را بر روی جریان AC
قرار می دهیم و در خروجی برد تغذیه پرت( COM )  مولتی متر را بر روی
سیم منفی خروجی پاور (سیم مشکی ) قرار می دهیم و
پرت  VHZ  را به سیم متبت ( سیم قرمز )  متصل می کنیم.
اگر ولتاژ خروجی برد تغذیه از 12 ولت کمتر باشد
برد تغذیه دارای مشکل است و باید تعویض شود .

راه دیگر تست خرابی برد تغذیه(پاور) آیفون تصویری :

در این روش ابتدا برد را از ولتاژ 220 خارج کرده و قطعات را به وسیله مولتی متر تست کنید به طور مثال :

• تست همه خازن ها به وسلیه تست خازن مولتی متر چک کنید
• دیود ها را تست اتصال کوتاه بگیرید.(عدم اتصال کوتاه بودن دیود نشان دهنده سالم بودن قطعی آن نیست  و حتما باید با مولتی متر چک شود.)
• ورستور را تست اتصال کوتاه بگیرید.
• برای فیوز باید با مولتی متر تست بیزر گرفت.

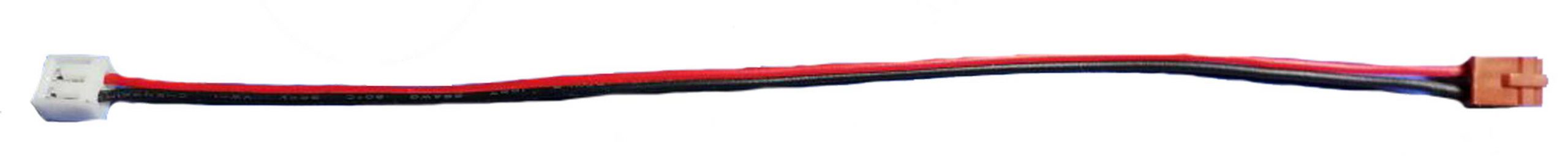

 کانکتور 12 ولت خروجی :

سیم کانکتور خروجی از دو سیم تشکیل شده است که سیم آبی یا مشکی  (سیم منفی ) و سیم قرمز (سیم مثبت ) است.
نکته مهم  این است کانکتور خروجی طبق رگنبدی سیم گفته شده باید متصل گردد.

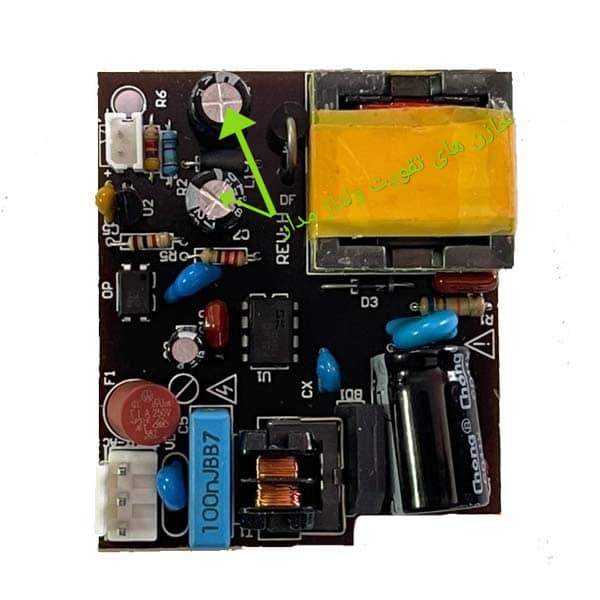

  خازن های تقویت ولتاژ خروجی مدار :

خازن های تقویت کننده عملکرد ولتاژ مدار را کنترل میکنند
که در این برد از خازن های ( 470 میکرو 25 ولت ) استفاده شده است.

 خازن های نوسان گیر و نوسان ساز آی  سی مدار :

خازن نوسان گیر یا (صافی): در برد اکتریکی ولتاژ  AC  وارد مدار می شود و توسط پل دیود یکسو می شود
ولتاژ همیشه دارای نوسانات است برای تنطیم کردن این ولتاژ از خازن نوسان گیر استفاده میکنیم.

خازن نوسان ساز  پاور آیفون تصویری :

در مدارات الکتریکی نوسان ساز ها جریان DC
را از منبع تغذیه میگیرند و به جریان متناوب تبدیل
می کنند.

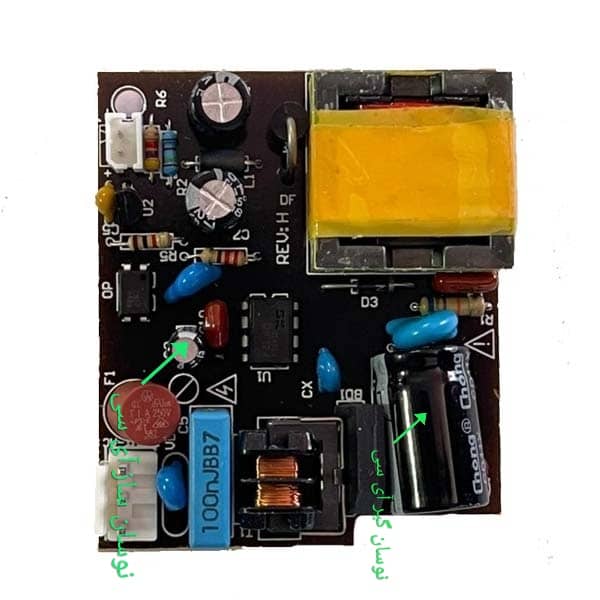

 قرار گیری خازن های نوسان ساز و نوسان گیر در منبع تغذیه :

آی سی سوئیچینگ :

آی سی DK124 مخصوص منبع تغذیه حالت سوئیچ آفلاین طراحی شده است،
حداکثر توان 24 وات است. متفاوت از کنترلر PWM و طراحی ترکیبی MOS با قدرت خارجی جدا شده است،
کنترلر PWM، برق 700 ولت ترانزیستور و مدار راه اندازی ولتاژ بالا در آی سی DK124 او یکپارچه شده است.
به طوری که برای صرفه جویی در مدار خارجی، استفاده از قطعات و هزینه همچنین اندازه و وزن محصول کاهش می یابد.

دیتا شیت آی سی DK124 :

ضمانت نامه یک ساله برد تغدیه :

کلینیک آیفون تصویری میلانی با  13  سال تجربه در ضمینه طراحی  و فروش قطعان آیفون تصویری است .
بهترین  قیمت منبع تغذیه آیفون تصویری  و دارای یک سال ضمانت بی قید و شرط و دارای کیفیت و طراحی عالی است
