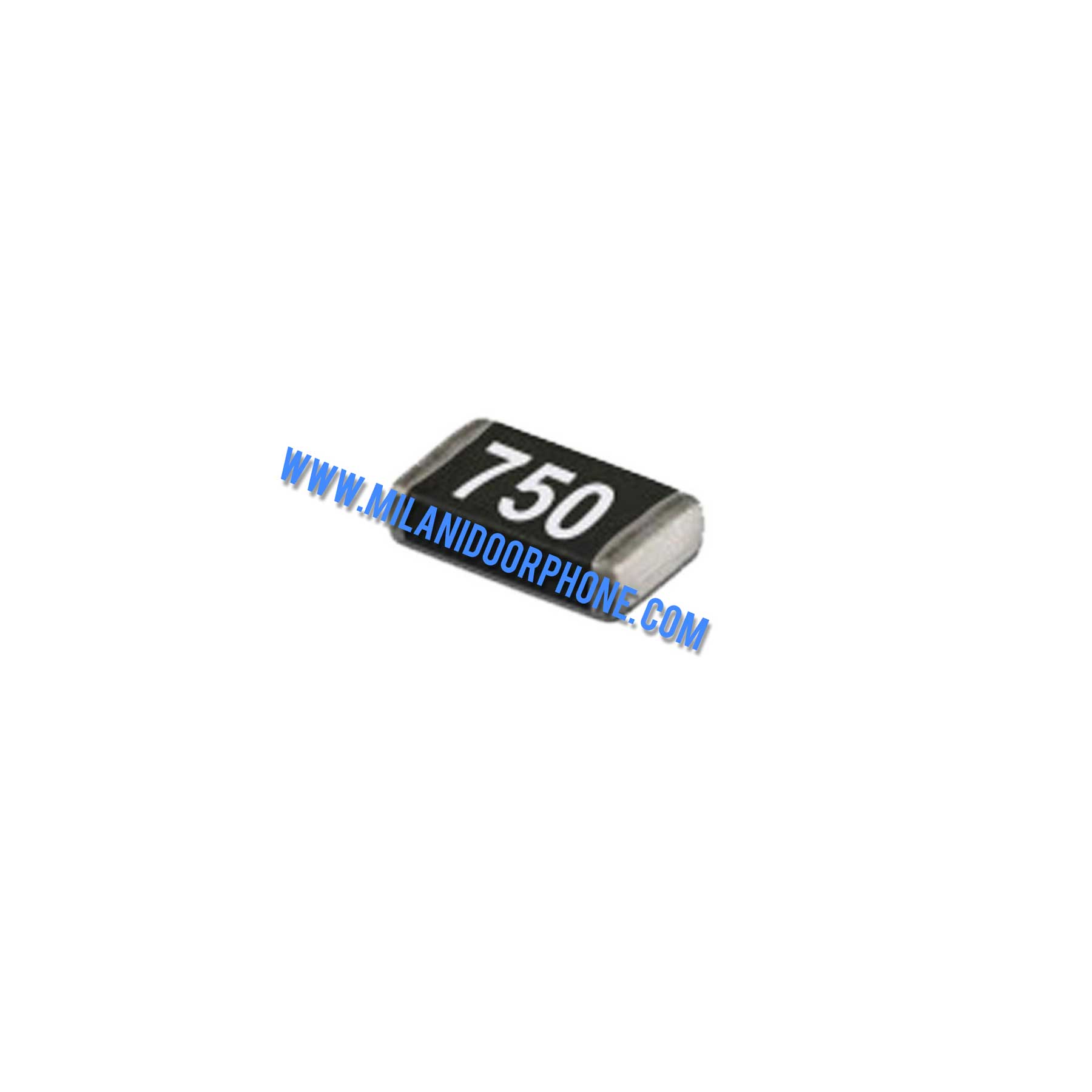

مقاومت ۷۵ اهم ۰۸۰۵ SMD (محصول در پک ۱۰۰ عددی می باشد )

  • محصول در پک 100 عددی می باشد.
  • قیمت هر عدد خازن 105تومان می باشد .
  • ساخت  : چین
  • مناسب برای  :  انواع برد صوت  آیفون تصویری
  • سایز : 0805
  • مقاومت :  75  اهم
  • مدل : SMD
  • زمان تحویل :  2 الی 4 روز کاری
وضعیت موجودی : موجود

دسته بندی :

برند:

10،500 تومان

موجود

مقاومت کار اصلی آن کاهش جریان است گاها در مدارات به وسیله اتصال موازی و سری  به عنوان کاهنده ولتاژ نیز به کار می رود.

اندازه های مقاومت های SMD :

مقاومت ها در تعداد زیادی از سبک ها  اندازه های مختلف بسته بندی موجود هستند.
امروزه رایج‌ترین مقاومت‌ها، مقاومت‌های مستطیلی روی سطح (SMD) هستند،

اندازه مقاومت SMD :

شکل ، اندازه مقاومت های نصب سطحی استاندارد شده است . اکثر سازندگان از استانداردهای JEDEC استفاده می کنند.
اندازه مقاومت های SMD با یک کد عددی مانند ۰۶۰۳ نشان داده می شود.
این کد شامل عرض، ارتفاع بسته است. کد امپراتوری ۰۶۰۳ طول ۰٫۰۶۰ اینچ، عرض ۰٫۰۳۰ اینچ را نشان می دهد.
کد بسته SMD را می توان در واحدهای امپریالیستی یا متریک ارائه کرد.

به طور کلی، کد امپراتوری بیشتر برای نشان دادن اندازه بسته استفاده می شود. گیج کننده است،
حتی زمانی که از قرارداد نامگذاری امپراتوری استفاده می شود، ابعاد متریک اغلب در طول طراحی بردهای مدار چاپی (PCB) استفاده می شود.
ابعاد به میلی متر محاسبه می شود.
اندازه مقاومت SMD مورد استفاده در درجه اول به توان مورد نیاز، حداقل اندازه ویژگی تولید PCB ، محدودیت های تجهیزات انتخاب ، جاسازی بستگی دارد.
در جدول زیر ابعاد ، مشخصات پکیج های نصب سطحی پرکاربرد فهرست شده است.

مقاومت اس ام دی |SMD resistance

Code Length (l) Width (w) Height (h) Power
Imperial Metric inch mm inch mm inch mm Watt
۰۲۰۱ ۰۶۰۳ ۰٫۰۲۴ ۰٫۶ ۰٫۰۱۲ ۰٫۳ ۰٫۰۱ ۰٫۲۵ ۱/۲۰ (۰٫۰۵)
۰۴۰۲ ۱۰۰۵ ۰٫۰۴ ۱٫۰ ۰٫۰۲ ۰٫۵ ۰٫۰۱۴ ۰٫۳۵ ۱/۱۶ (۰٫۰۶۲)
۰۶۰۳ ۱۶۰۸ ۰٫۰۶ ۱٫۵۵ ۰٫۰۳ ۰٫۸۵ ۰٫۰۱۸ ۰٫۴۵ ۱/۱۰ (۰٫۱۰)
۰۸۰۵ ۲۰۱۲ ۰٫۰۸ ۲٫۰ ۰٫۰۵ ۱٫۲ ۰٫۰۱۸ ۰٫۴۵ ۱/۸ (۰٫۱۲۵)
۱۲۰۶ ۳۲۱۶ ۰٫۱۲ ۳٫۲ ۰٫۰۶ ۱٫۶ ۰٫۰۲۲ ۰٫۵۵ ۱/۴ (۰٫۲۵)
۱۲۱۰ ۳۲۲۵ ۰٫۱۲ ۳٫۲ ۰٫۱۰ ۲٫۵ ۰٫۰۲۲ ۰٫۵۵ ۱/۲ (۰٫۵۰)
۱۸۱۲ ۳۲۴۶ ۰٫۱۲ ۳٫۲ ۰٫۱۸ ۴٫۶ ۰٫۰۲۲ ۰٫۵۵ ۱
۲۰۱۰ ۵۰۲۵ ۰٫۲۰ ۵٫۰ ۰٫۱۰ ۲٫۵ ۰٫۰۲۴ ۰٫۶ ۳/۴ (۰٫۷۵)
۲۵۱۲ ۶۳۳۲ ۰٫۲۵ ۶٫۳ ۰٫۱۲ ۳٫۲ ۰٫۰۲۴ ۰٫۶ ۱





نحوه خواندن کد مقاومت SMD :

در این سیستم دو یا سه رقم اول مقدار مقاومت عددی است  رقم آخر مقاومت  یک ضریب را نشان می دهد.
عدد آخرین رقم نشان دهنده توان ده است  آن را در مقدار مقاومت داده شده را ضرب می کنیم.
در اینجا چند نمونه از مقادیر تحت این سیستم آورده شده است.
سیستم سه رقمی :

  • ۴۵۰ = ۴۵ Ω x 100 is 45 Ω
  • ۲۷۳ = ۲۷ Ω x 103 is 27,000 Ω (۲۷ kΩ)

سیسنم چهار رقمی :

  • ۷۹۹۲ = ۷۹۹ Ω x 102 is 79,900 Ω (۷۹٫۹ kΩ)
  • ۱۷۳۳ = ۱۷۳ Ω x 103 is 173,000 Ω (۱۷۳ kΩ)
