رله برد پنل تابا(سوئیچ برق دوربین)

  • قیمت همکار : 18900 (خرید بالای 5 عدد )
  • ساخت  :  چین
  • مناسب برای  :  برد پنل آیفون تصویری تابا
  • ولتاژ   :  120v AC / 24V DC
  • آمپر  :  3َA
  • زمان تحویل  :  2  الی 4 روز کاری

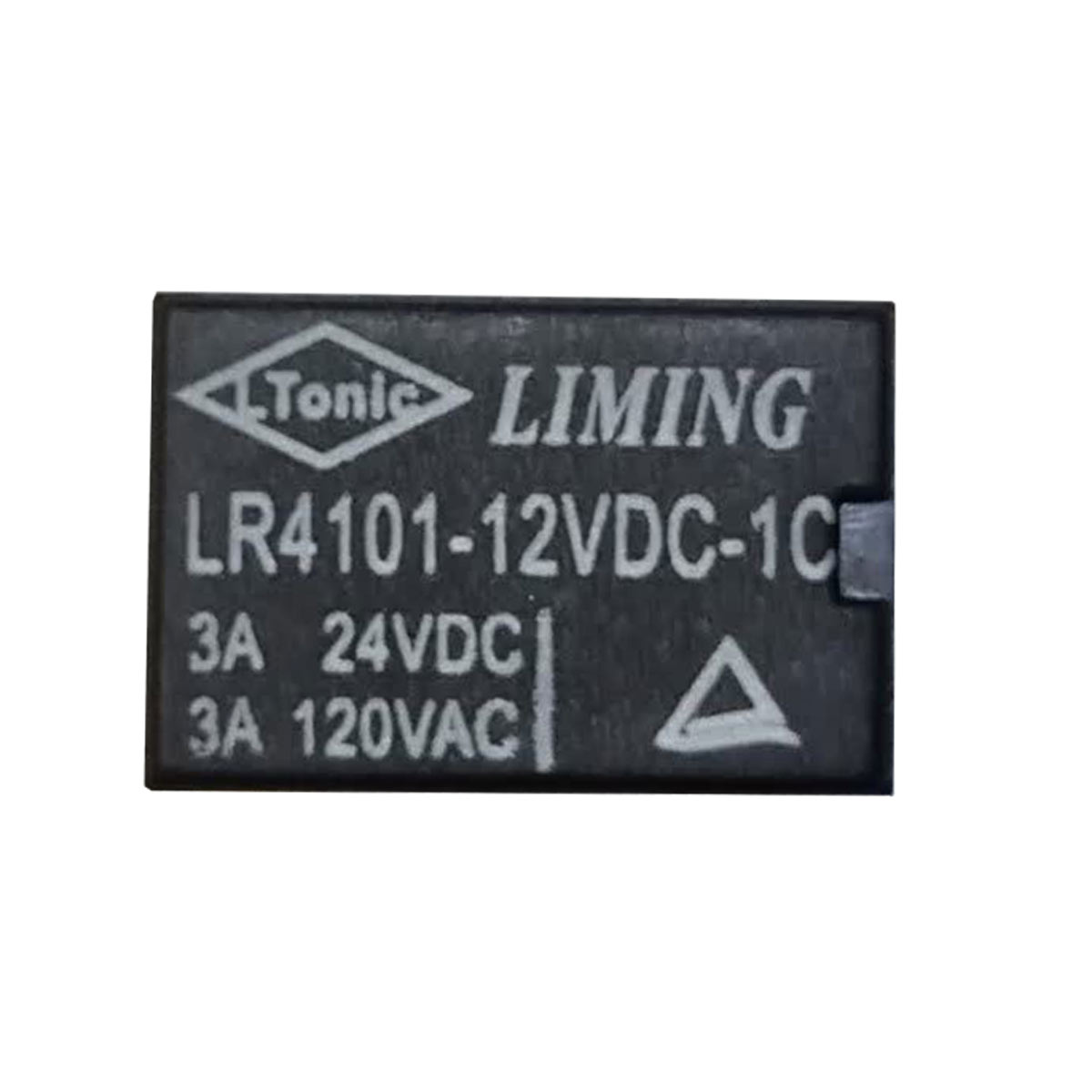

رله برد پنل آیفون تصویری تابا | Taba iphone video panel relay

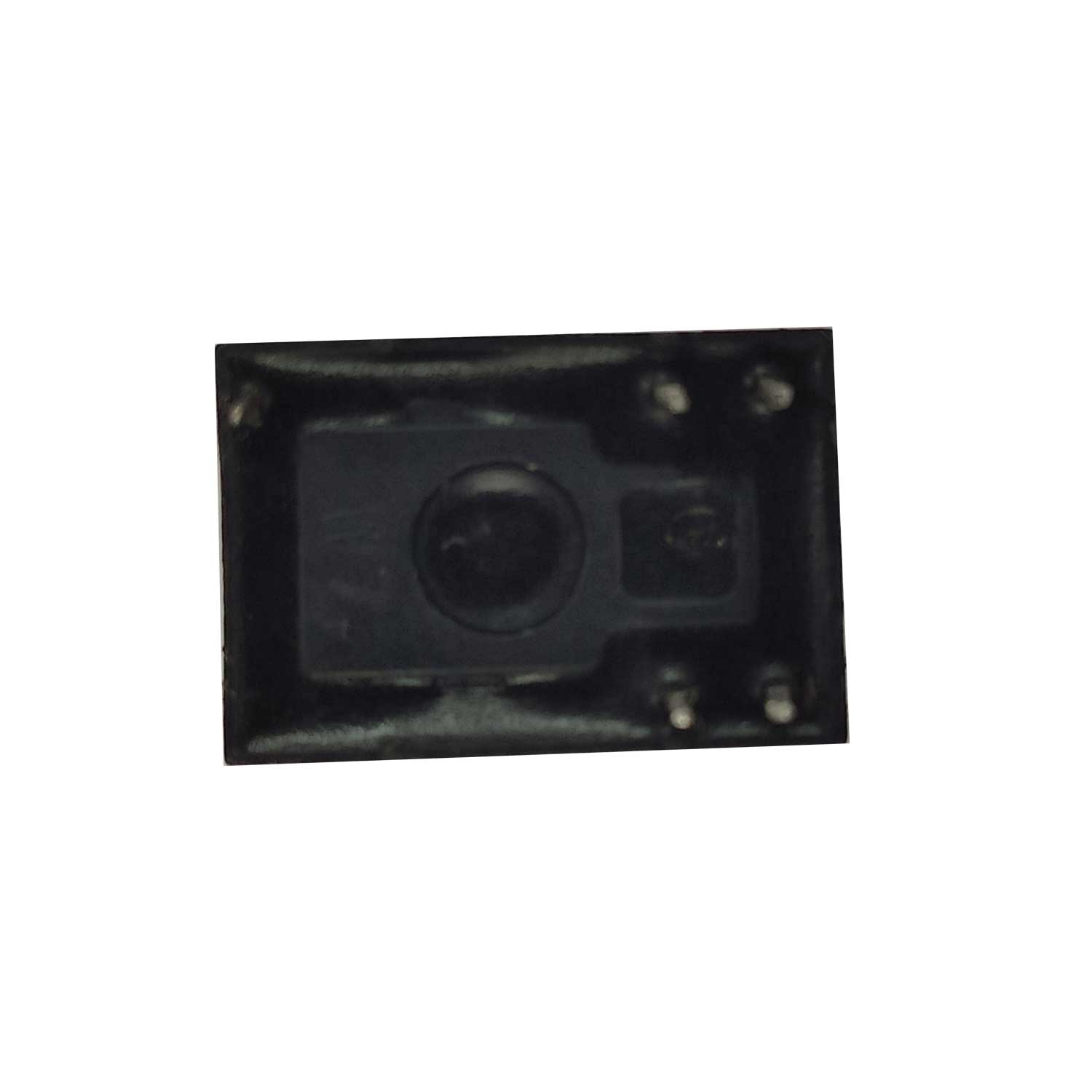

رله برد پنل آیفون تصویری تابا | Taba iphone video panel relay
وضعیت موجودی : موجود

دسته بندی : ,

برند:

23،900 تومان

تخفیف در تعداد

تعداد 5 - 1000
قیمت 18،900 تومان

موجود در انبار

افزودن به علاقه مندی ها
نظرات مشتریان

رله برد پنل تابا کاربردش چیه؟

در پنل‌های تصویری تابا (به‌خصوص مدل‌های چند واحدی یا رنگی)، یک رله الکترومکانیکی روی برد اصلی پنل قرار داره که وظیفه‌اش:

سوئیچ برق دوربین (و در برخی مدل‌ها سوئیچ تصویر) هست.

رله برد پنل تابا | Taba Panel Board Relay

 نقش رله برد پنل تابا تو پنل چیه؟

  • وقتی واحدی زنگ می‌زنه، یا مانیتور داخلی فعال می‌شه، پنل باید دوربین رو روشن کنه تا تصویر رو ارسال کنه.

  • برق دوربین همیشه وصل نیست، چون:

    • برای صرفه‌جویی در مصرف برق

    • افزایش عمر دوربین

    • و جلوگیری از داغ شدن دائم مدار

در این لحظه، رله وارد میشه:

  • با تحریک شدن از طرف مدار کنترل (میکروکنترلر یا آی‌سی فرمان)، رله ولتاژ تغذیه دوربین (معمولاً ۱۲V DC) رو وصل می‌کنه.

 مشخصات رله در برد پنل تابا:



ویژگی مقدار یا توضیح
نوع رله الکترومکانیکی مخابراتی، تک کنتاکت (SPST یا SPDT)
ولتاژ بوبین ۱۲ ولت DC
جریان قابل تحمل ۱ آمپر یا کمتر
کاربرد قطع و وصل تغذیه دوربین یا سوئیچ کردن تصویر
تعداد پین معمولاً ۵ یا ۸ پین (بسته به مدل)
برند رله بعضی مدل‌ها از Songle، Omron یا Tianbo استفاده می‌کنن

 نحوه تست رله برد پنل تابا:

  1. مانیتور داخلی رو روشن کن (مثلاً با فشردن دکمه نمایش تصویر یا زنگ زدن به واحد)

  2. باید صدای تیک رله از پنل شنیده بشه

  3. با مولتی‌متر ولتاژ دو سر دوربین رو اندازه بگیر:

  • اگه فعال شده باشه → حدود ۱۲V باید ببینی
  • اگه ولتاژ نیومد، ممکنه رله معیوب باشه یا آی‌سی فرمان رله (مثل ULN2003) مشکل داشته باشه

 اگه رله برد پنل تابا خراب شده باشه:

  • می‌تونی تعویضش کنی با یه رله ۱۲V DC SPDT یا SPST کوچک مخابراتی

  • حتماً مشخصات زیر رو رعایت کن:

    • ولتاژ بوبین: 12V DC

    • جریان کنتاکت: حداقل 1A

    • سایز مشابه با رله قبلی (برای نشستن تو PCB)
